Станок деревообр унив Корвет 321

Артикул: 93210
Номинальная потребляемая мощность двигателя: 2200 Вт
Максимальная ширина обрабатываемой заготовки: 300 мм
Максимальная толщина обрабатываемой заготовки: 85 мм

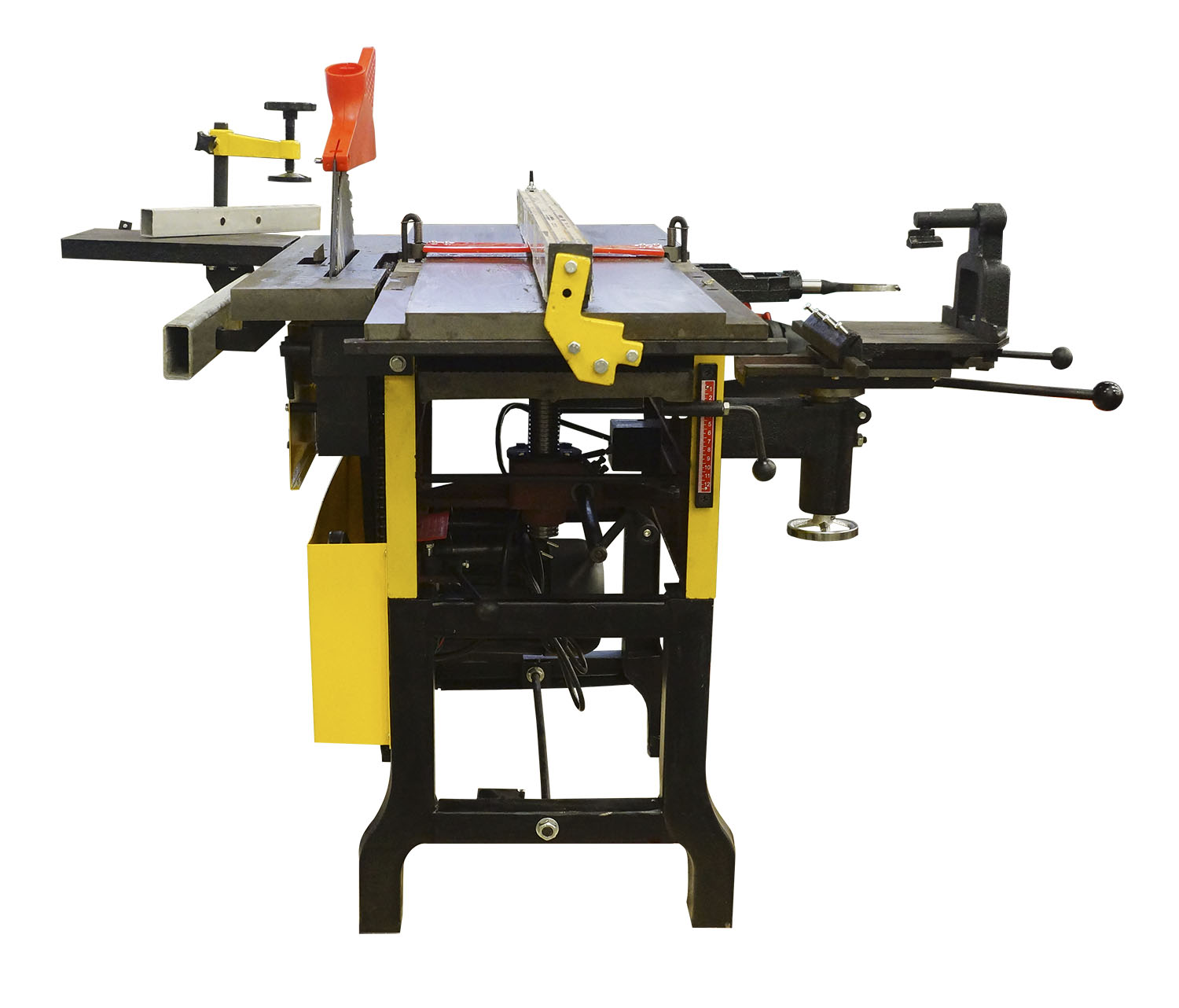

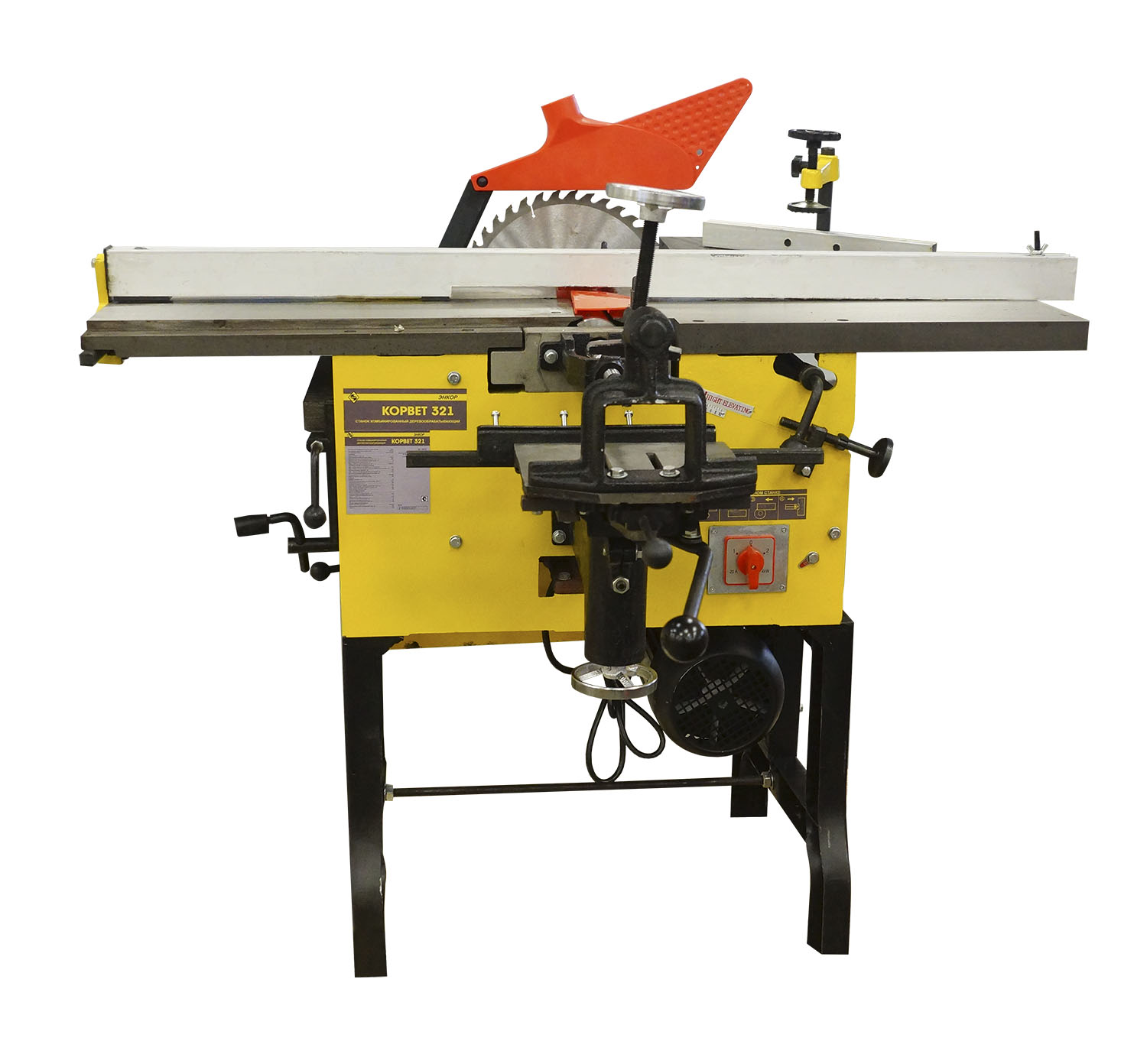

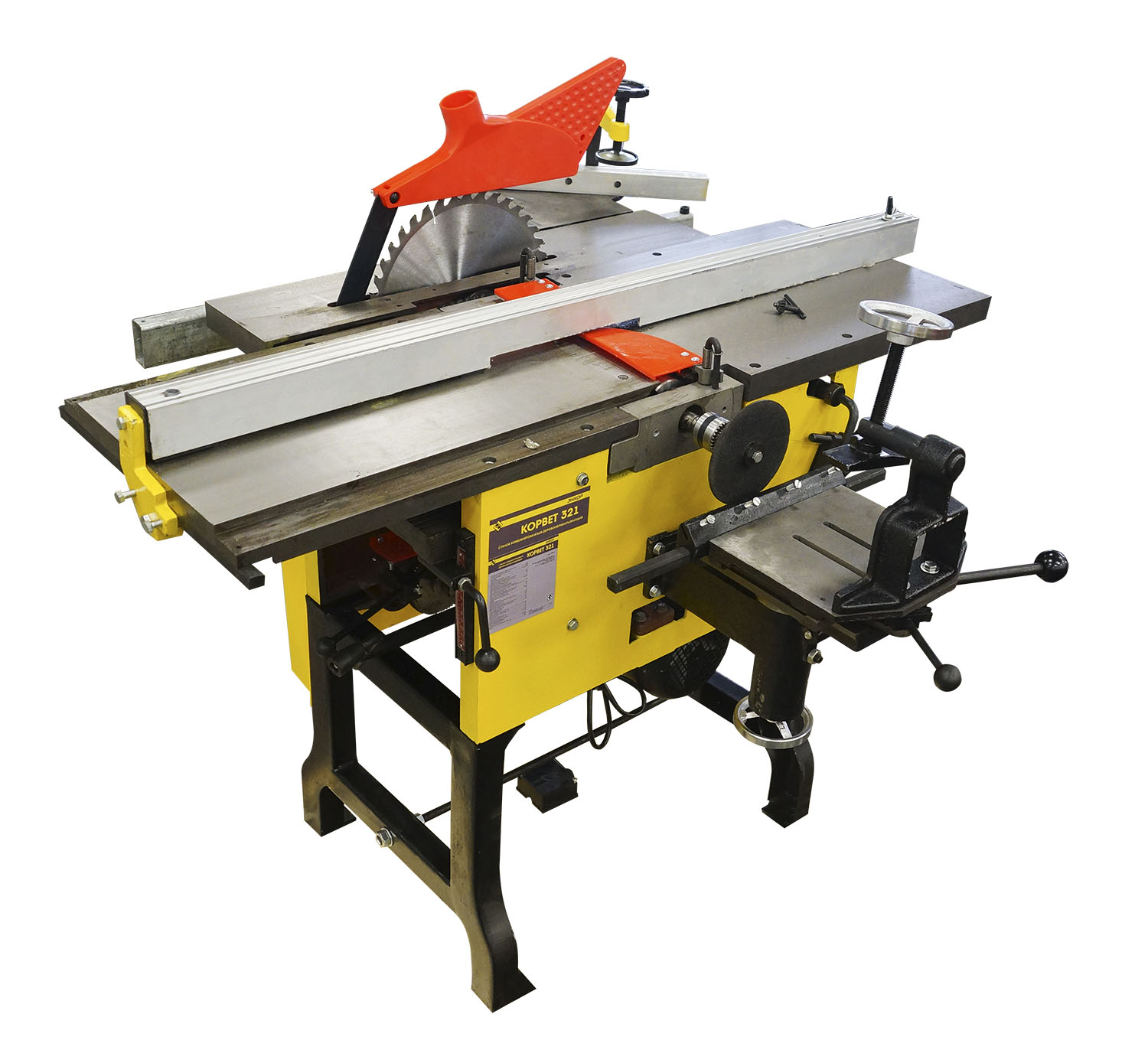

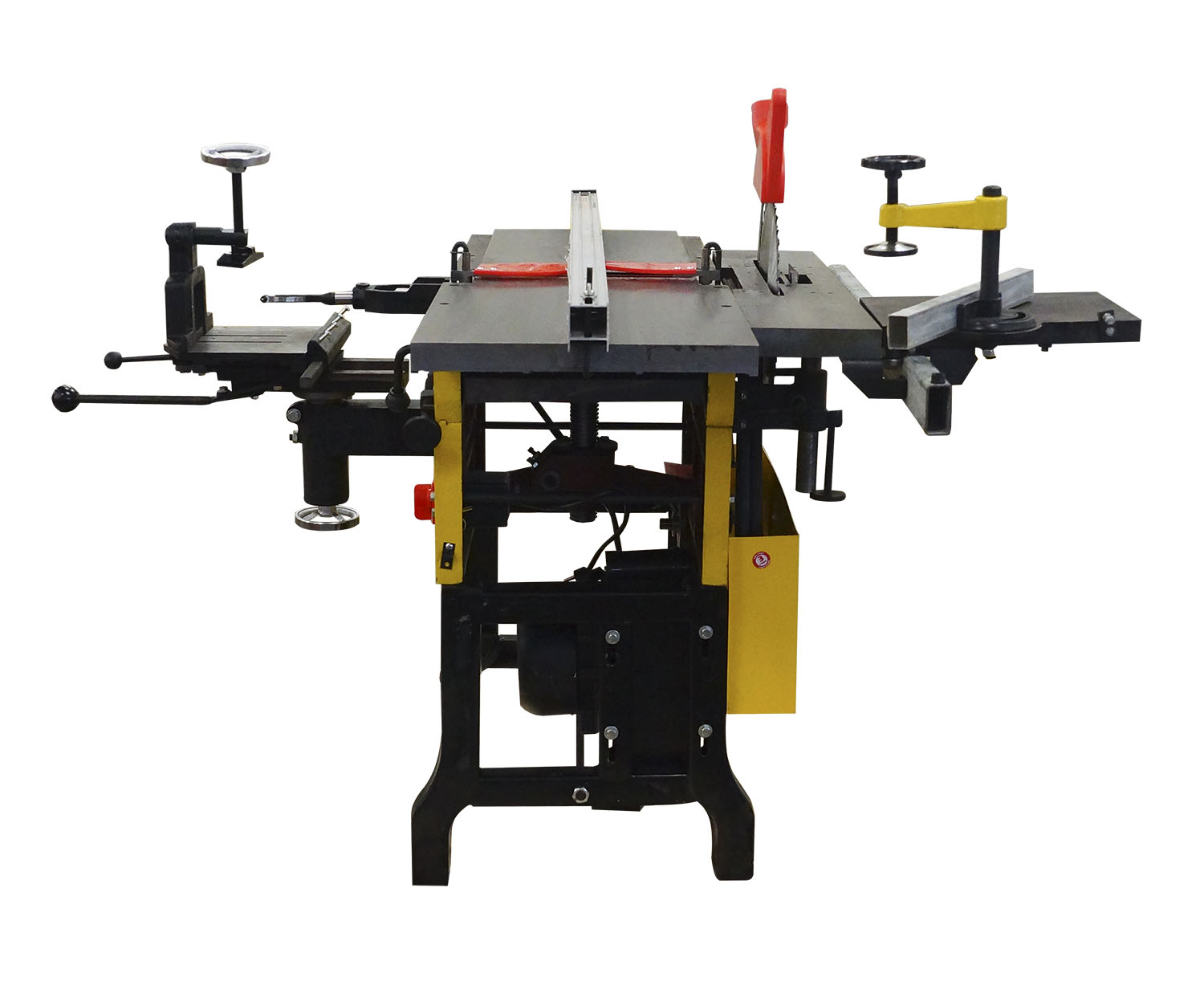

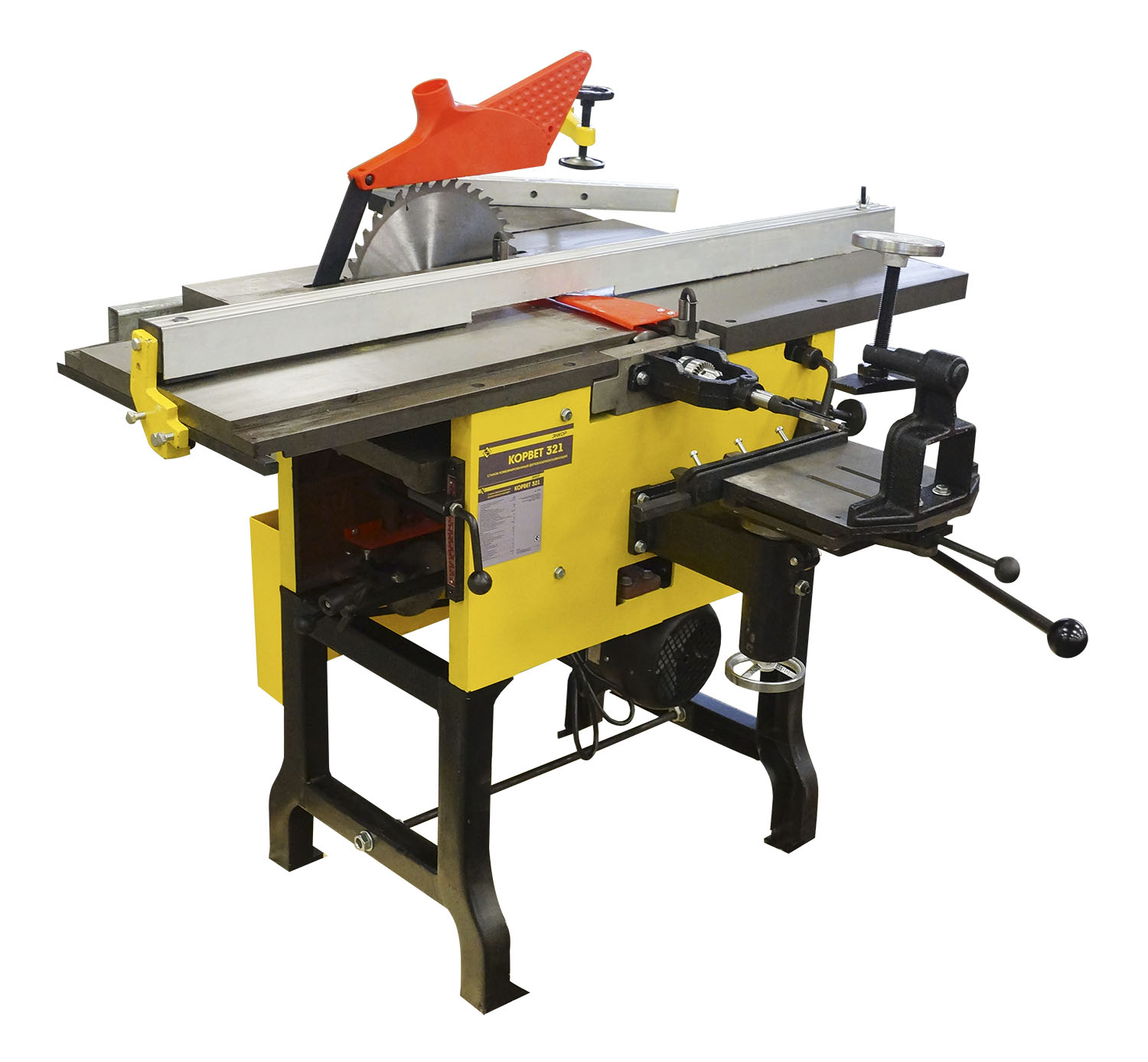

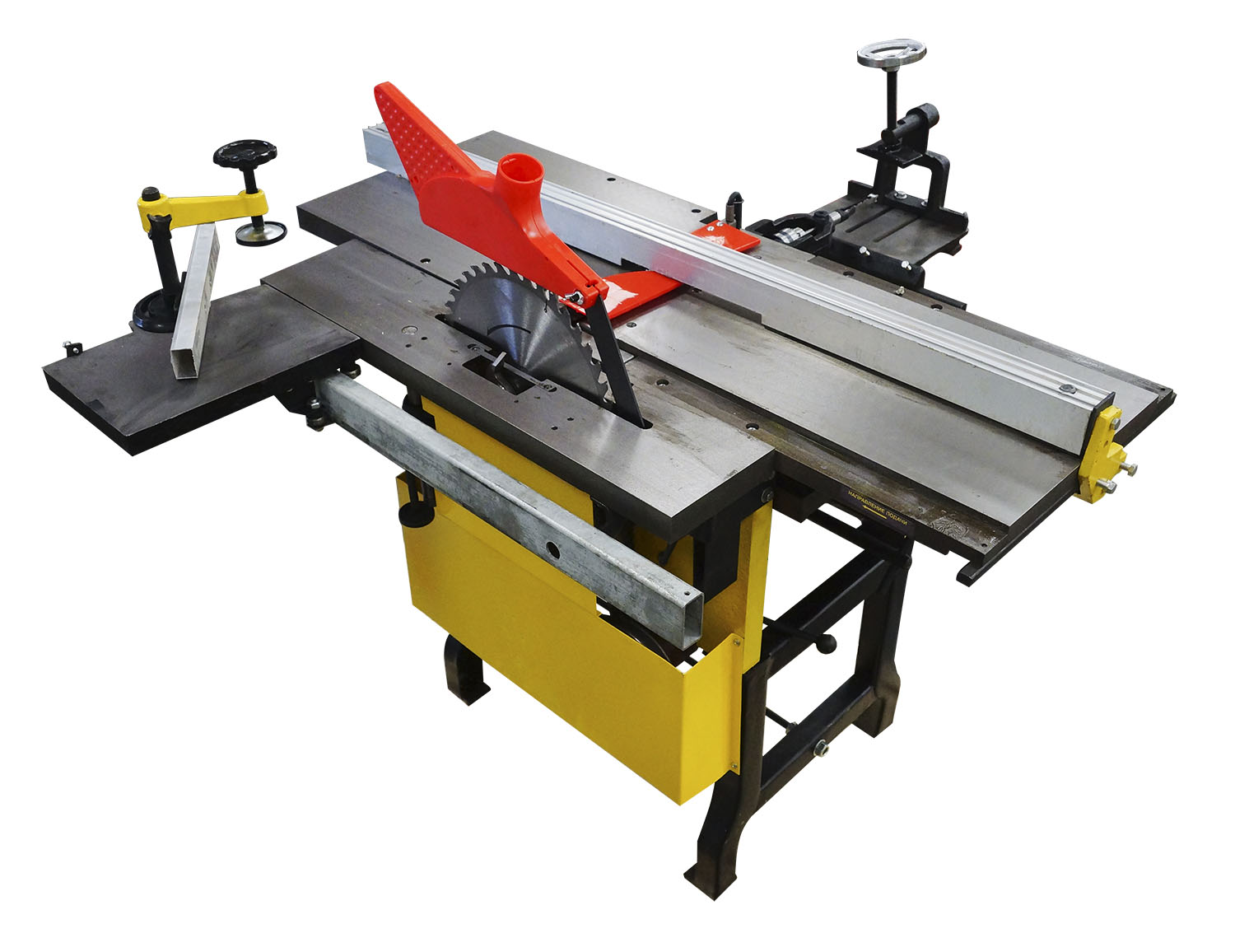

Универсальный деревообрабатывающий станок «Корвет 321» предназначен для обработки заготовок из дерева и его производных: строгания по направляющей планке (строгальный станок), строгания по толщине в размер (рейсмусовый станок), продольного и поперечного пиления (пильный станок), сверлильно-долбежных операций (сверлильно-долбежный станок), выполнения ряда фрезерных операций (фрезерный станок).

Данные станки незаменимы в условиях мастерских ограниченной площади для изготовления широкого спектра столярных изделий. Переход от одной операции к другой занимает минимум времени в перенастройке.

Особенности:

-Станок оснащен мощным асинхронным двигателем.

-Ременная передача значительно снижает шум при работе и предохраняет двигатель от перегрузки.

-Все рабочие столы отлиты из серого чугуна и отшлифованы.

-На рабочий вал устанавливается три ножа.

-Имеется параллельный упор для строгальных и распиловочных работ.

-Для безопасной работы имеется защитная планка строгального вала.

-Возможность выборки четверти при строгальной операции.

-При работе в режиме рейсмуса предусмотрена автоматическая подача заготовки, которую можно отключать.

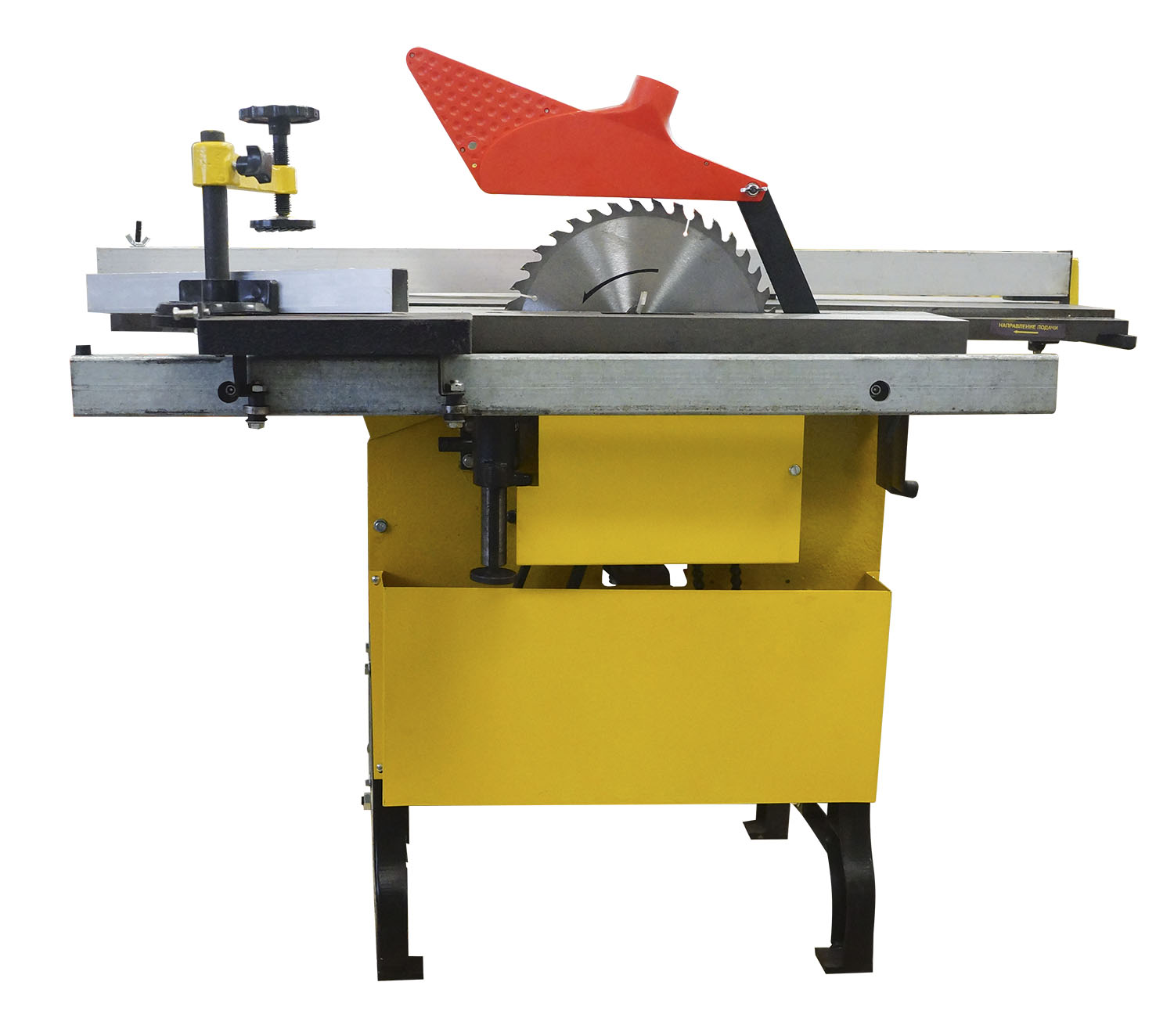

-Пильный диск имеет защитный кожух для безопасной работы.

-Есть возможность регулировки высоты вылета пильного диска.

-Имеется подвижный стол с транспортирным упором и мощной струбциной для распиловочных операций.

-Возможность установки насадных дисковых фрез для выполнения фрезерных операций.

-Пазовая фреза и фреза для снятия фаски под углом 45 град поставляются в комплекте.

-Возможность выполнения сверлильных, долбежных и фрезерных операций концевыми фрезами. В этом случае заготовка устанавливается на рабочий стол, отлитый из чугуна, перемещаемый по трем осям. Заготовка при этом прижимается мощной струбциной.

-На станке предусмотрена функция заточки строгальных ножей, для чего станок комплектуется заточным кругом.

-Достаточно большая масса станка делает его устойчивым и исключает вибрацию.



Общие характеристики:

Номинальная потребляемая мощность двигателя: 2200 Вт
Номинальное напряжение питания: 220/50 В/Гц
Тип электродвигателя: асинхронный
Строгание: да
Диаметр рабочего вала: 71 мм
Частота вращения рабочего вала: 3500 об/мин
Максимальная ширина обрабатываемой заготовки: 300 мм
Максимальная глубина строгания за один проход: 3 мм
Количество ножей на рабочем валу: 3 шт.
Размер рабочего стола (строгального): 1146х250 мм
Строгание в размер по толщине: да
Максимальная ширина заготовки при обработке по толщине: 300 мм
Максимальная глубина строгания за один проход при обработке по толщине: 3 мм
Минимальная длина заготовки: 150 мм
Максимальная толщина заготовки при обработке по толщине: 120 мм
Минимальная толщина обрабатываемой заготовки: 6 мм
Размер рабочего стола (рейсмус): 635х308 мм
Скорость автоматической подачи: 6.5 м/мин
Пиление: да
Диаметр шпинделя: 20 мм
Частота вращения шпинделя на холостом ходу: 3500 об/мин
Наружный диаметр диска: 300 мм
Посадочный диаметр диска: 30 мм
Максимальная толщина обрабатываемой заготовки: 85 мм
Максимальная ширина обрабатываемой заготовки (пиление): 300 мм
Косое пиление под углом: ±45 град
Сверление/фрезерование: да
Диаметр сверления: 1,5 - 13 мм
Диаметр концевой фрезы: 1,5 - 13 мм
Наружный диаметр насадной фрезы: 104 мм
Посадочный диаметр насадной фрезы: 18 мм
Ширина долота: 6-16 мм
Поперечный ход рабочего стола: 75 мм
Продольный ход рабочего стола: 90 мм
Вертикальный ход подвижного стола: 65 мм
Заточка режущего инструмента: да
Размер заточного круга: 125 х 18 х 9 мм
Максимальная длина затачиваемого ножа: 250 мм
Масса нетто/брутто: 230/245 кг
Размер упаковки (ДхШхВ): 1230Х1530Х1320 мм
