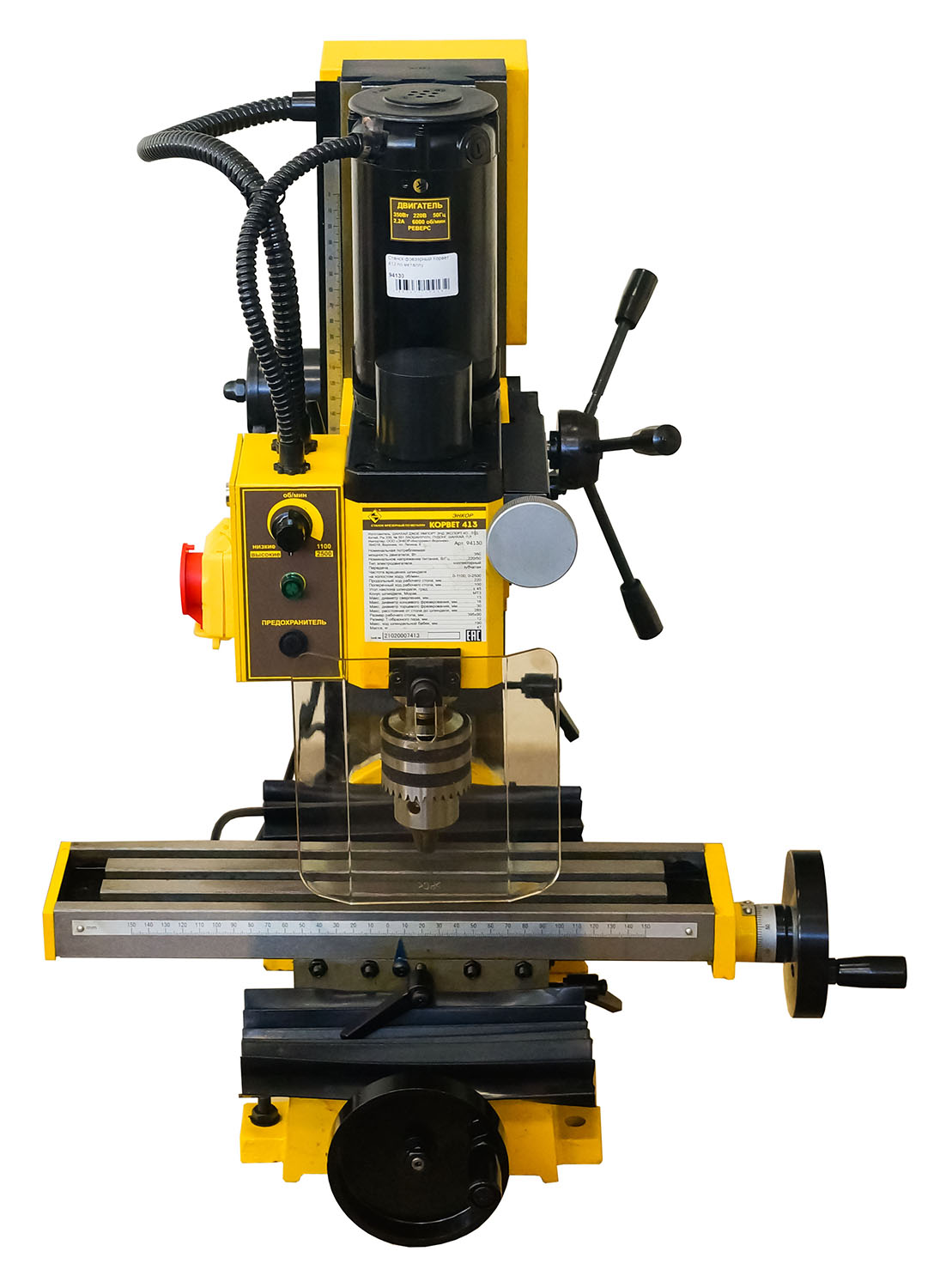

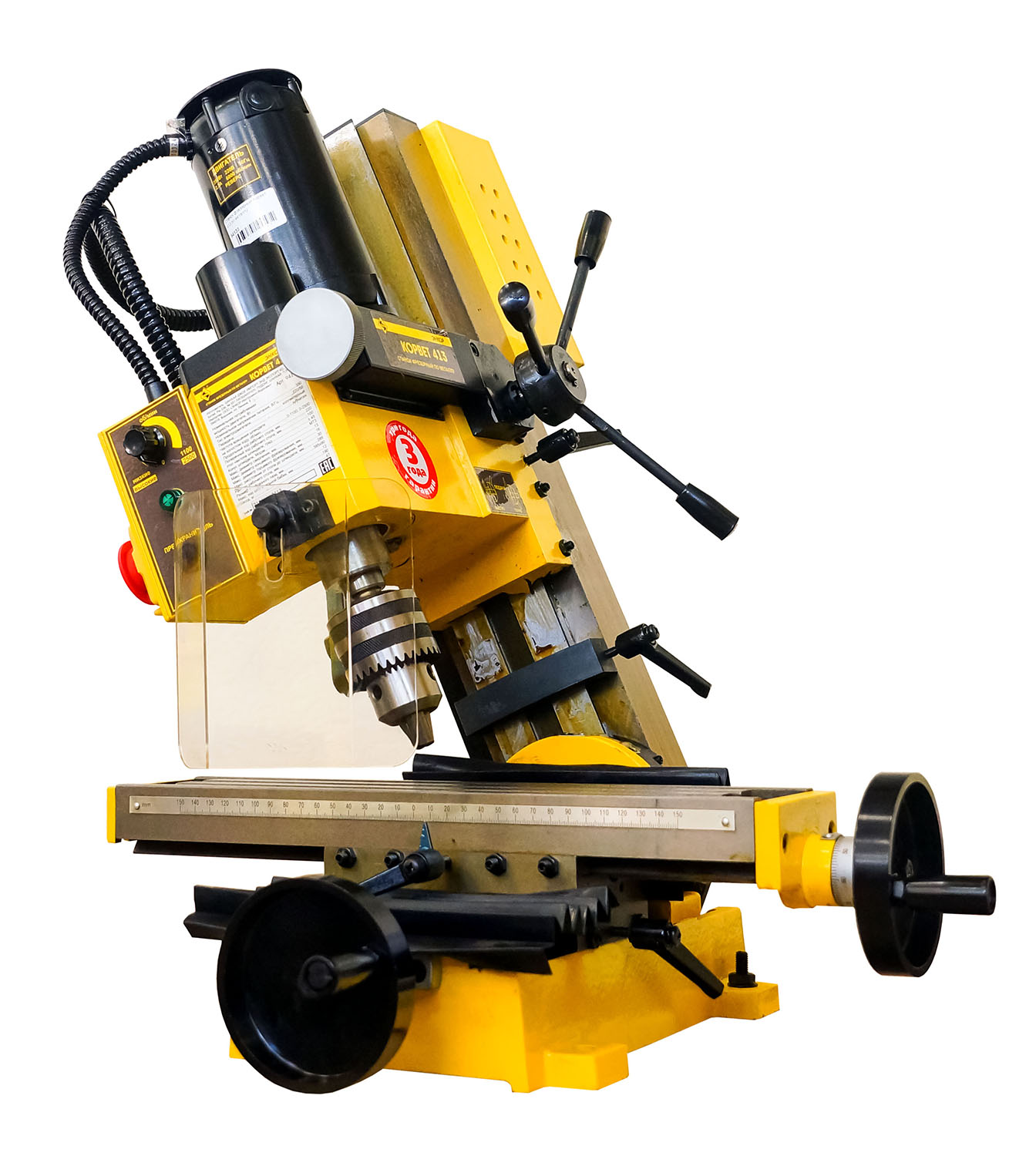

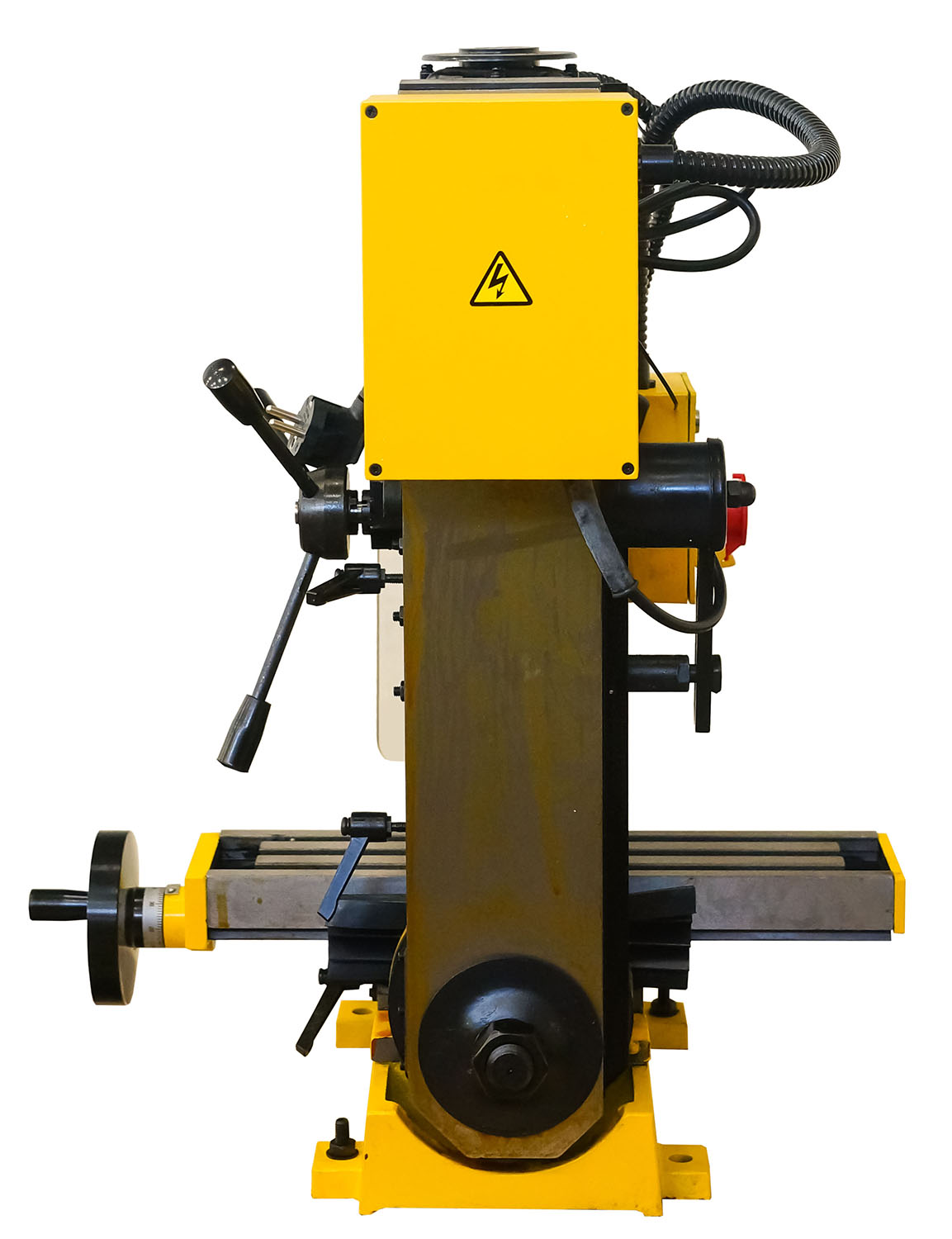

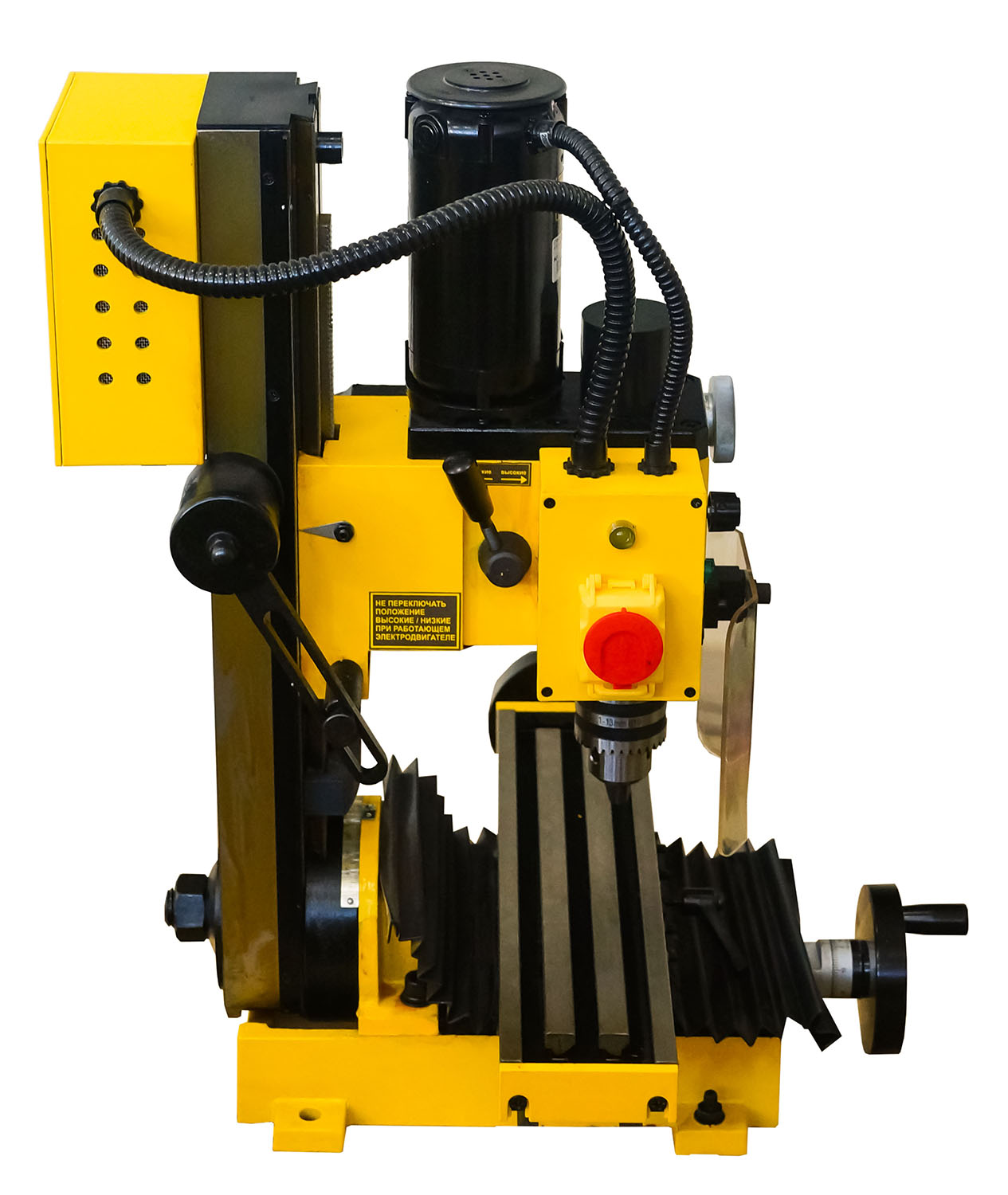

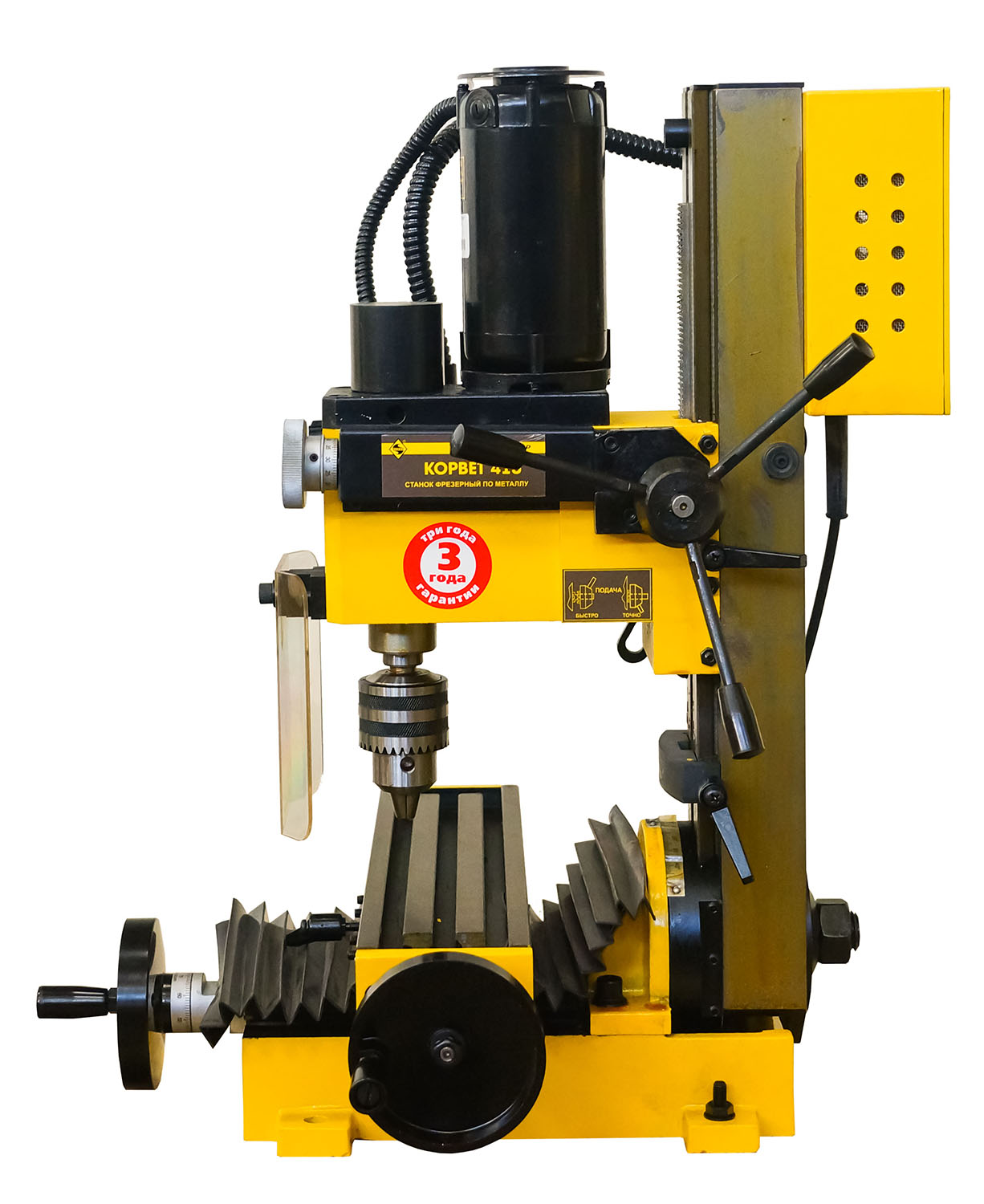

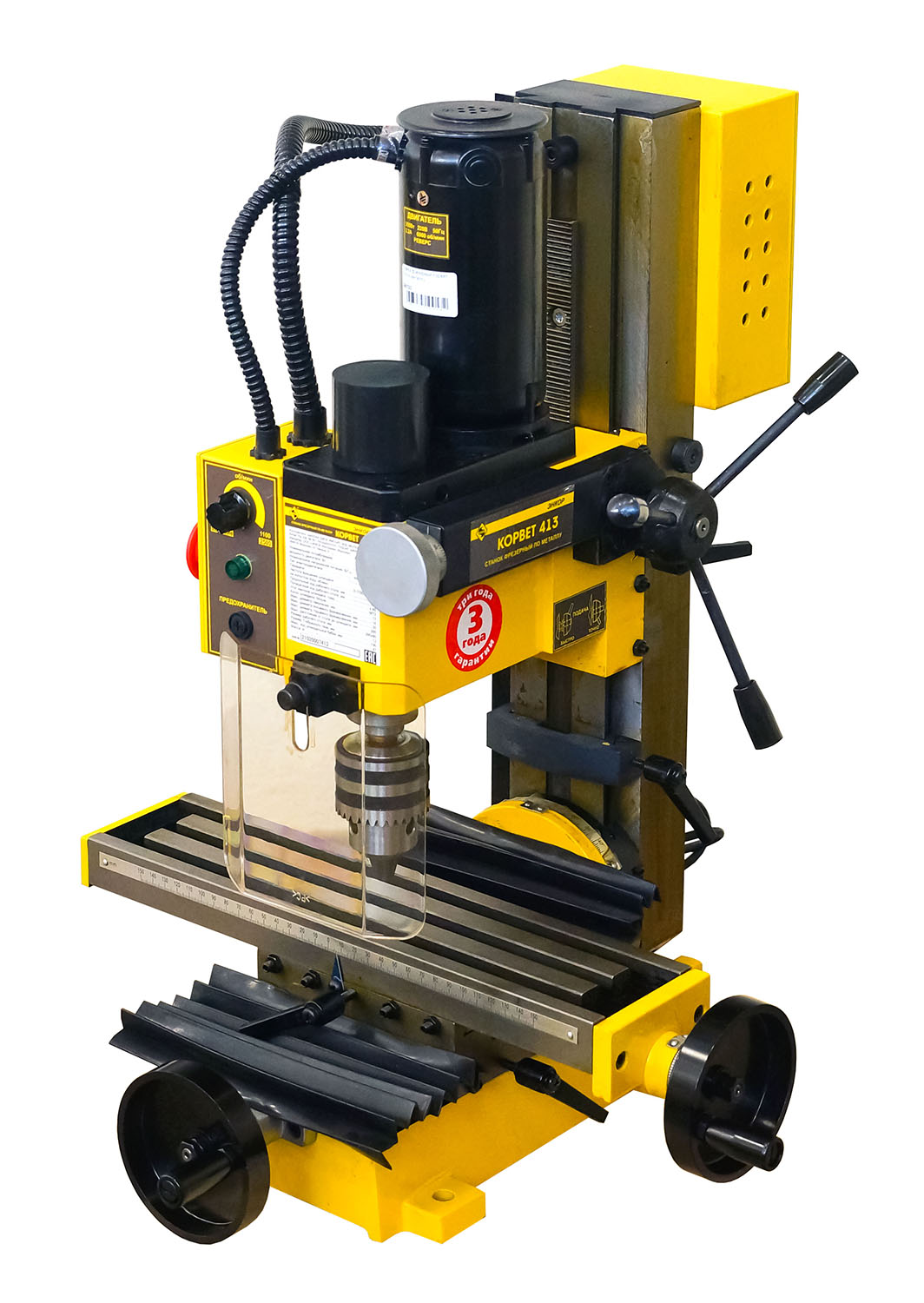

Станок фрезерный Корвет 413 по металлу

Артикул: 94130
Номинальная потребляемая мощность двигателя: 350 Вт
Продольный ход рабочего стола: 220 мм
Поперечный ход рабочего стола: 100 мм

Фрезерный станок «Корвет 413» предназначен для выполнения фрезерных, сверлильных и шлифовальных операций по обработке металла, дерева, пластмассы.

Особенности:

-Комплектуется коллекторным двигателем.

-Для защиты двигателя от перегрузки станок имеет плавкий предохранитель.

-Магнитный пускатель исключает самопроизвольный пуск  после временного отключения электропитания.

-Плавная регулировка частоты вращения шпинделя в двух диапазонах.

-Точное перемещение шпинделя, продольное и поперечное перемещение рабочего стола контролируется по лимбу с ценой деления 0.025мм.

-Вертикальный ход шпиндельной бабки. Предусмотрены ограничители и фиксаторы вертикального перемещения

-Продольное и поперечное перемещение рабочего стола и вертикальное перемещение шпиндельной бабки по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта.

-Предусмотрен наклон шпиндельной бабки, который контролируется по шкале.

-Имеется возможность установки блока автоматической подачи.

-Для безопасности работы имеется защитный экран.

-Большой ассортимент оснастки.



Общие характеристики:

Номинальная потребляемая мощность двигателя: 350 Вт
Номинальное напряжение питания: 220/50 В/Гц
Тип электродвигателя: коллекторный
Передача: зубчатая
Частота вращения шпинделя на холостом ходу: 0-1100;0-2500 об/мин
Максимальный диаметр сверления: 13 мм
Максимальный диаметр концевого фрезерования: 16 мм
Максимальный диаметр торцевого фрезерования: 30 мм
Угол наклона шпинделя: ± 45 град
Конус шпинделя: МТ3 Морзе
Максимальное расстояние от стола до шпинделя: 180 мм
Максимальный ход шпиндельной бабки: 190 мм

Фрезерный стол:

Размер рабочего стола: 395х90 мм
Продольный ход рабочего стола: 220 мм
Поперечный ход рабочего стола: 100 мм
Размер Т-образного паза: 12 мм

Масса нетто/брутто: 47/55 кг
Размер упаковки (ДхШхВ): 690х520х460 мм

Для заказа детали определите ее код на схеме сборки.

Паспорт Схема
