Пила торцовочная «Корвет 4М» предназначена для распила заготовок из мягких и твердых пород древесины под прямым, косым углом, под наклоном и комбинированного пиления. При установке специально предназначенных дисков станок можно использовать для распила ламината, пластика, алюминиевого профиля и других подобных материалов.
Особенности:
-Фиксированные углы пиления: 90° (0°), 15°, 22°30, 30°, 45° влево и вправо для точных, оперативных переустановок.
-Бесступенчатая установка поворота пилы в диапазоне 0° + 45°.
-Бесступенчатая фиксация угла наклона в диапазоне 0° - 40° влево.
-Максимальная ширина обрабатываемой заготовки увеличена до 305 мм.
-Перемещение режущей головки по двум направляющим с использованием подшипников качения. -Лазерный указатель для удобства работ.
-Простая и надежная конструкция установки положения поворотного стола и пильной головки посредством фиксирующих винтов.
-Вертикальная струбцина для зажима материала.
-Блокировка шпинделя для быстрой замены пильного диска.
-Электронный тормоз электродвигателя для быстрой остановки пильного диска.
-Удлинители стола для работы с заготовками больших линейных размеров.
-Гнездо для подсоединения пылесборного мешка или пылесоса.
-Фиксация пилы в нижнем положении для транспортировки.
Общие характеристики:
Номинальная потребляемая мощность двигателя: 1800 Вт
Номинальное напряжение питания: 220/50 В/Гц
Тип электродвигателя: коллекторный
Передача: зубчатая
Частота вращения шпинделя на холостом ходу: 4800 об/мин
Наружный диаметр диска: 255 мм
Посадочный диаметр диска: 30; 32 мм
Диаметр шпинделя: 16 мм
Пиление поперечное 90х90 град(высота х ширина): 75х305 мм
Пиление косое 45 град (высота х ширина): 75х210 мм
Пиление под наклоном 45 град(высота х ширина): 45х305 мм
Пиление комбинированное 45х45 град (высота х ширина): 45х210 мм
Угол поворота стола: 0-45; 0-60 град
Угол наклона диска: 0-45 град
Наличие лазерного указателя: да
Диаметр патрубка для пылесборника: 37,5 мм
Масса нетто/брутто: 15,4/18,4 кг
Размер упаковки (ДхШхВ): 790х500х430 мм
Стол с выкатными тумбами для девочки-школьницы. Массив берёзы. Столешница - толщина щита 40 мм, остальное 18 мм. Сварили раму, покраска порошковая. Водный лак. Тумбы выкатные, чем дочь и пользуется, выкатит, положит них что-нибудь и её хорошо :)
Стол с выкатными тумбами для девочки-школьницы. Массив берёзы. Столешница - толщина щита 40 мм, остальное 18 мм. Сварили раму, покраска порошковая. Водный лак. Тумбы выкатные, чем дочь и пользуется, выкатит, положит них что-нибудь и её хорошо :)
Автор работы: Korvalan
подробнее...
скрыть

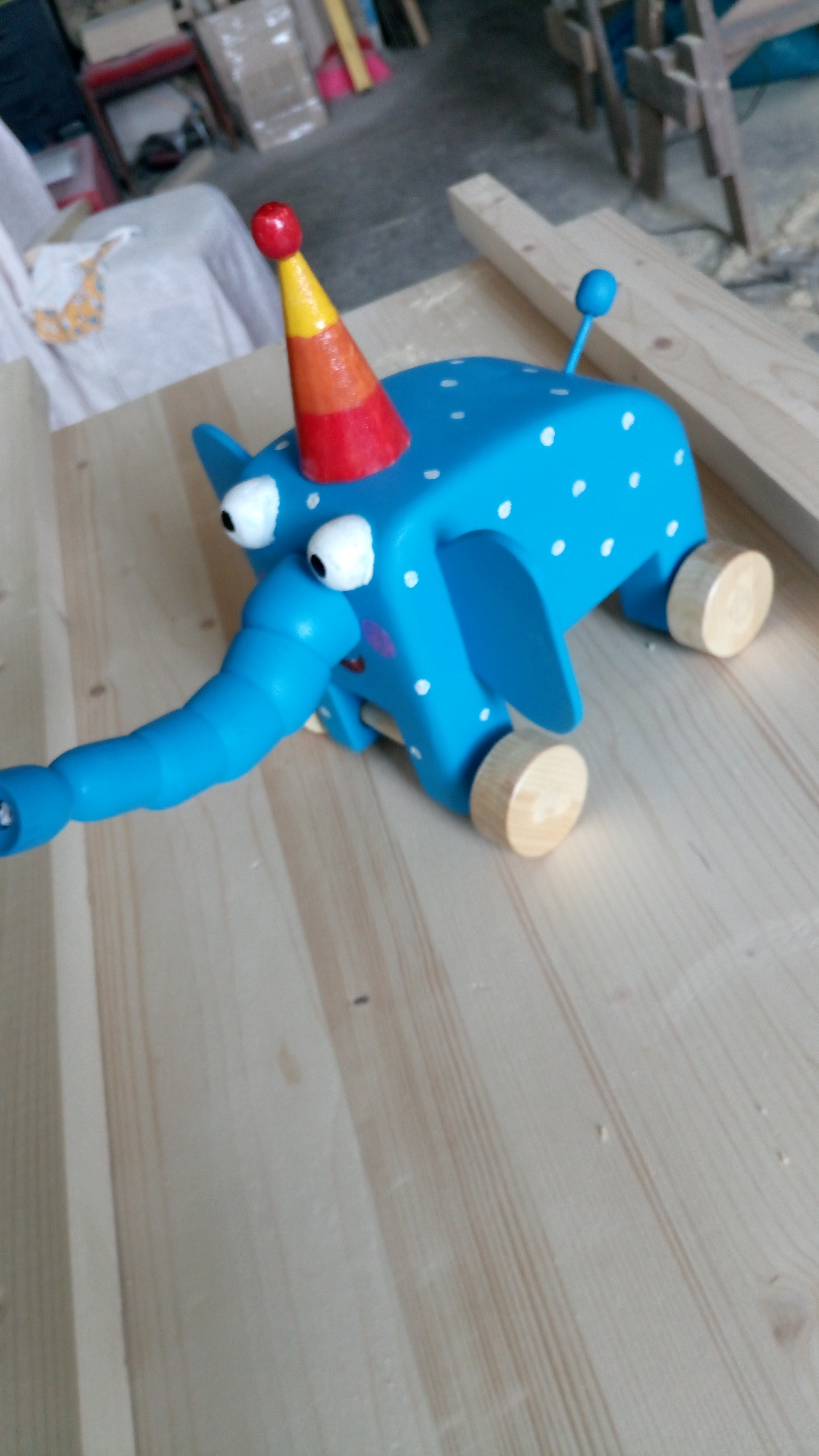

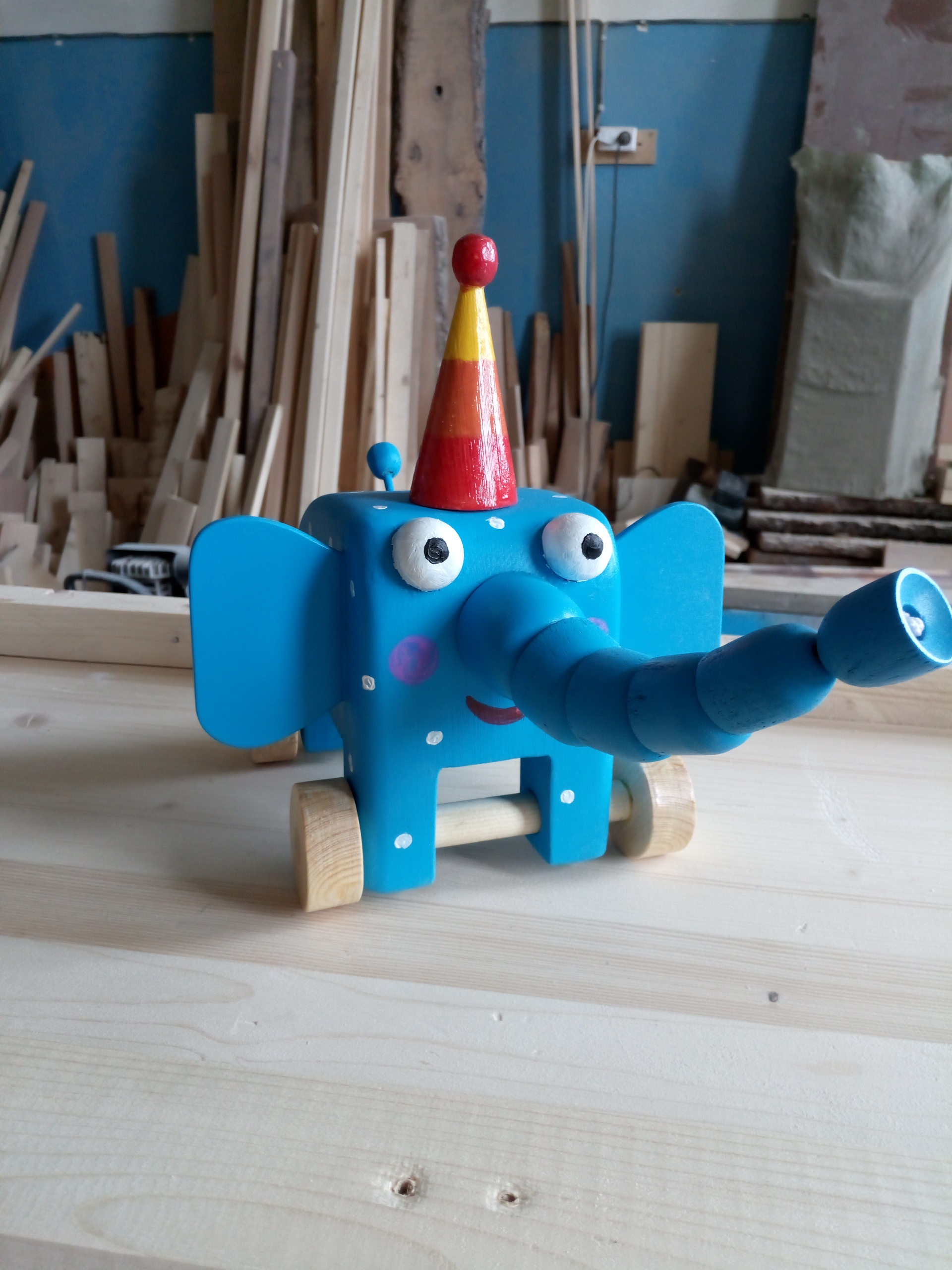

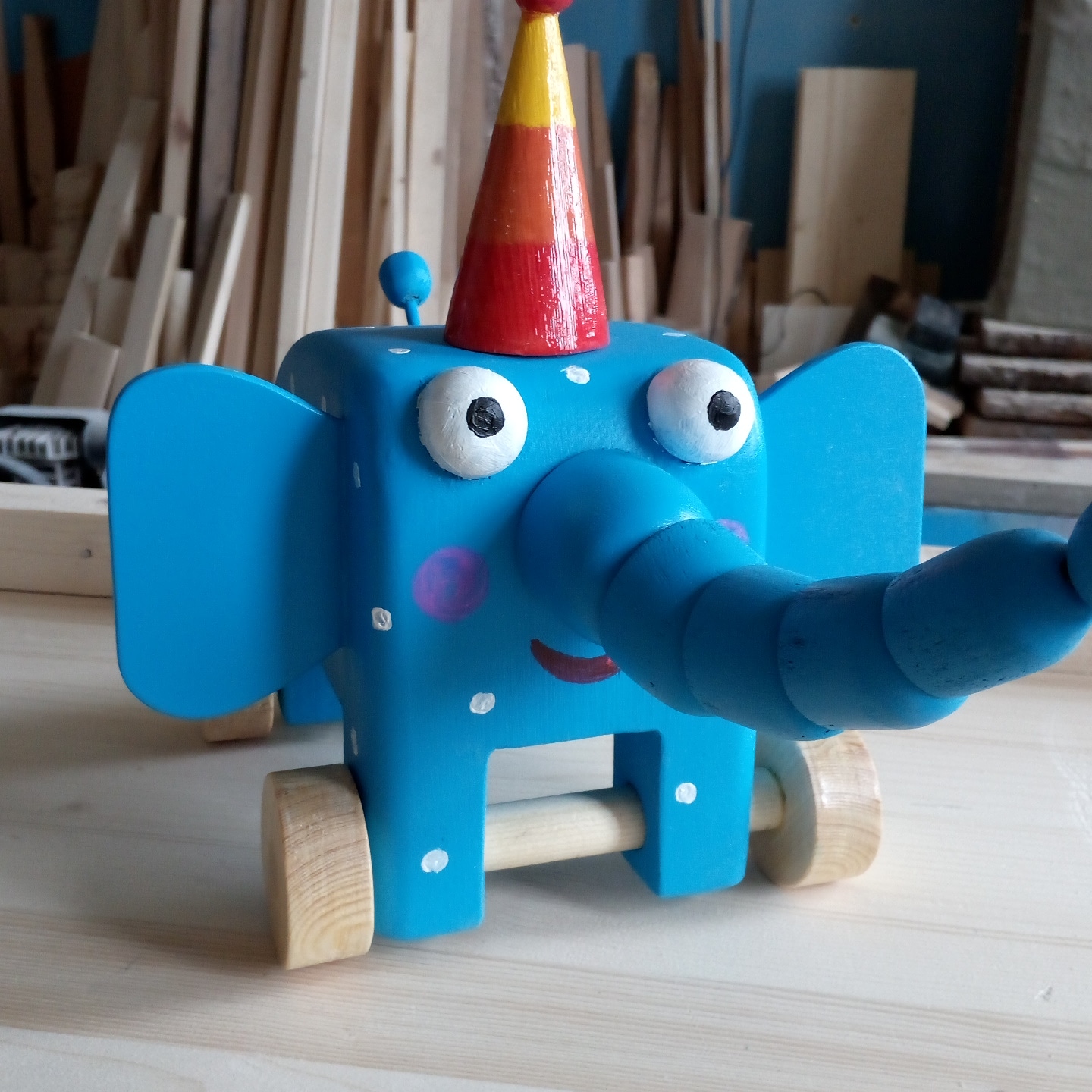

Слоник из мультика для сына 1,8 года
