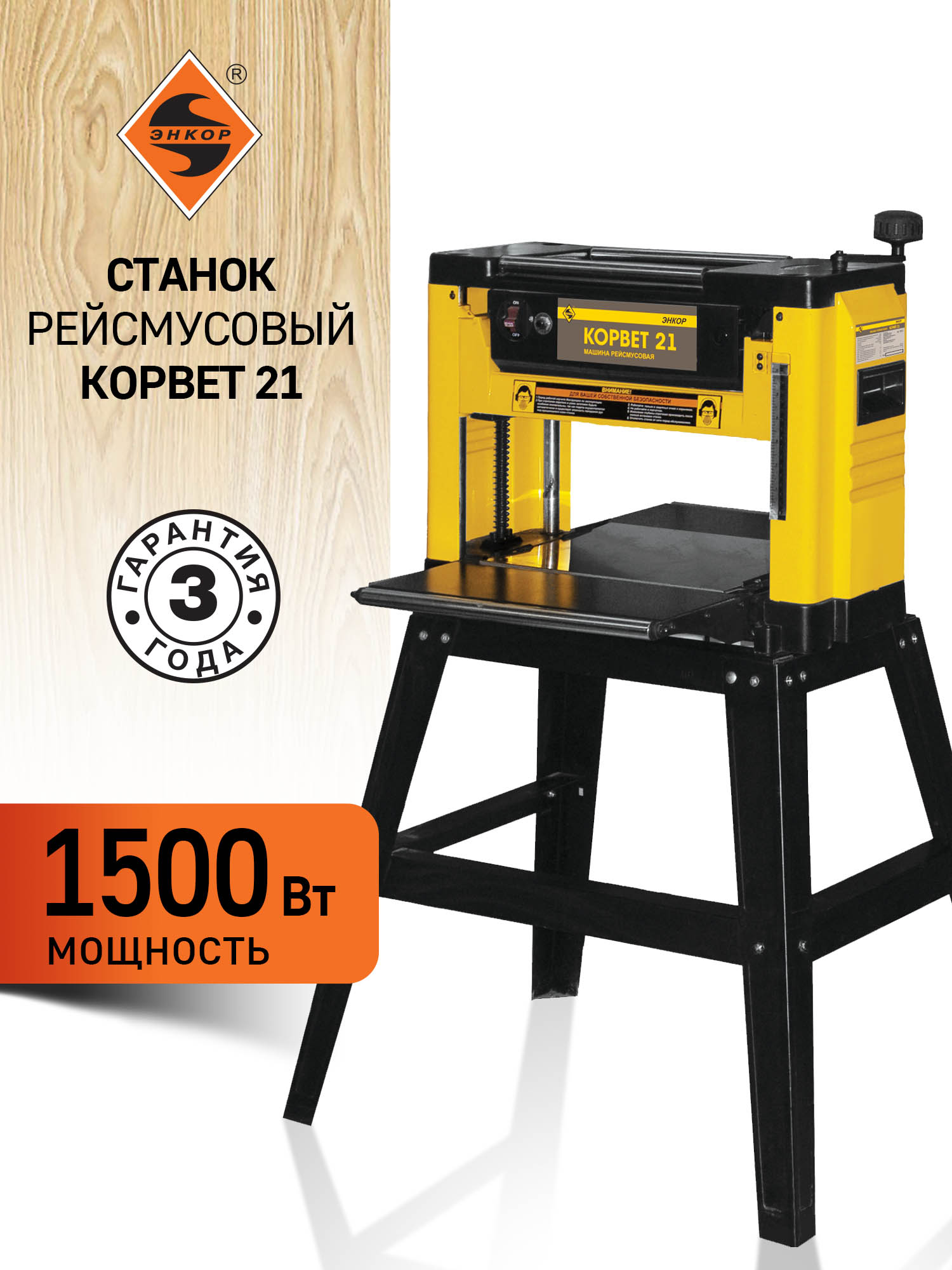

Станок рейсмусовый Корвет 21

Артикул: 90210
Номинальная потребляемая мощность двигателя: 1500 Вт
Минимальная толщина обрабатываемой заготовки: 6 мм
Максимальная ширина обрабатываемой заготовки: 318 мм

Станок рейсмусовый «Корвет21» предназначен для обработки заготовки в размер по толщине.

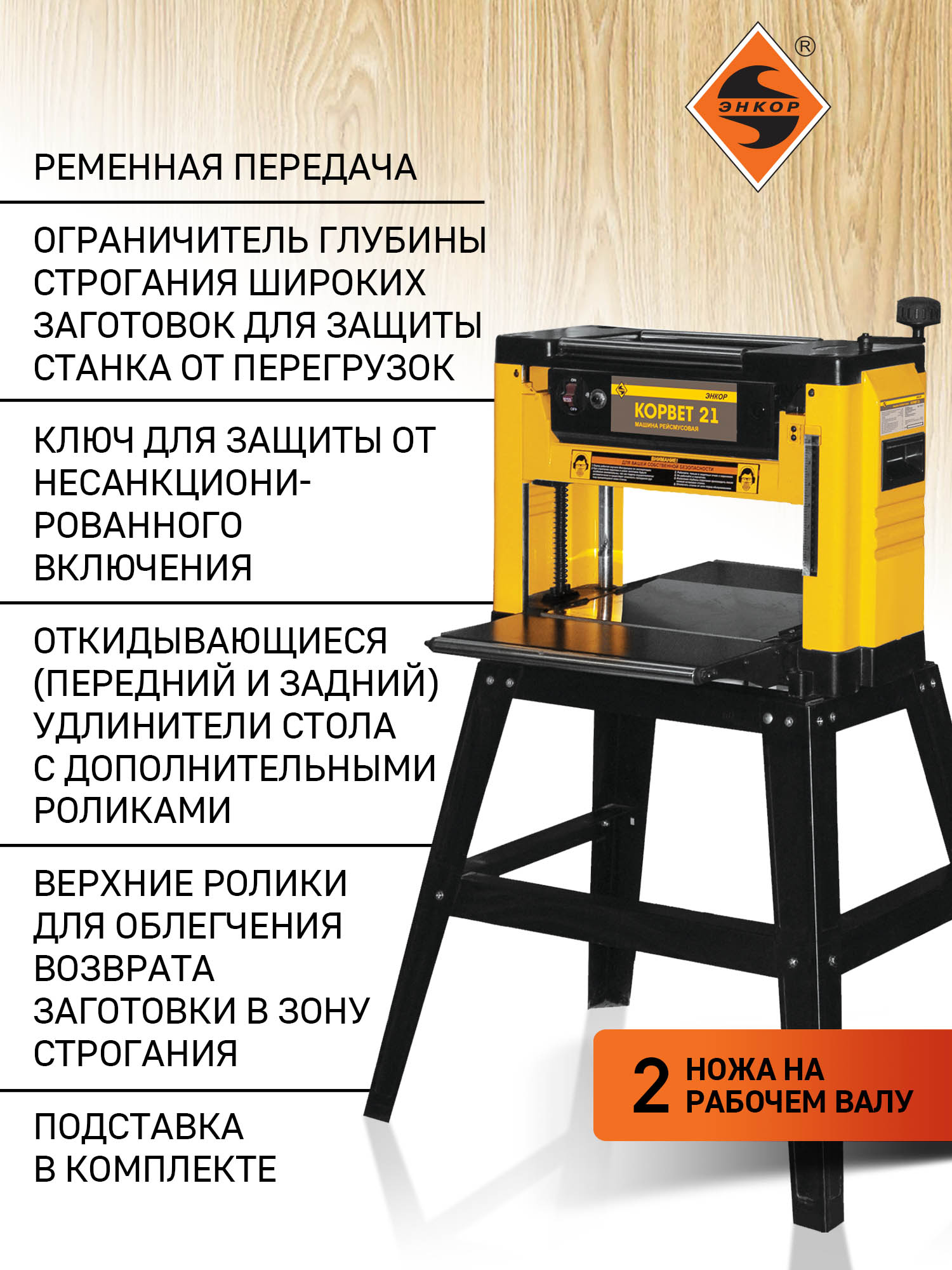

Особенности конструкции:

-Мощный двигатель с тепловым реле для защиты от перегрузки.

-Ременная передача предохраняет двигатель от перегрузок.

-Имеется ограничитель глубины строгания широких заготовок для защиты станка от перегрузок.

-Ключ для защиты от несанкционированного включения.

-Откидывающиеся (передний и задний) удлинители стола с дополнительными роликами.

-Верхние ролики для облегчения возврата заготовки в зону строгания.

-Подставка в комплекте.

Общие характеристики:

Номинальная потребляемая мощность двигателя: 1500 Вт
Номинальное напряжение питания: 220/50 В/Гц
Тип электродвигателя: коллекторный
Передача: ременная

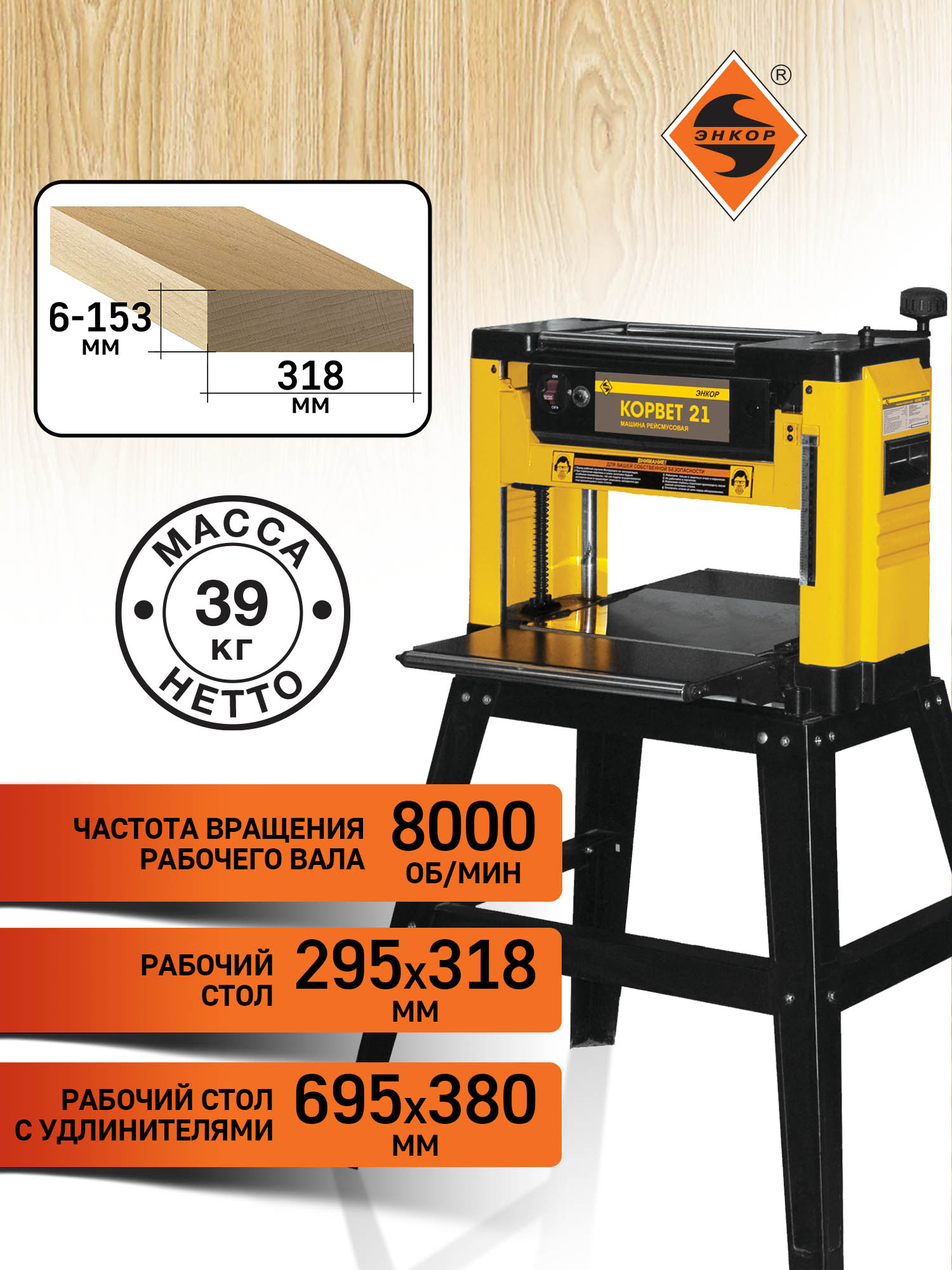

Частота вращения рабочего вала: 8000 об/мин
Скорость автоматической подачи: 8 м/мин
Число скоростей: 1
Максимальная толщина обрабатываемой заготовки: 153 мм
Минимальная толщина обрабатываемой заготовки: 6 мм
Максимальная ширина обрабатываемой заготовки: 318 мм
Максимальная глубина строгания за один проход: 2.5 мм
Количество ножей на рабочем валу: 2 шт.
Диаметр рабочего вала: 48 мм
Размер рабочего стола: 295х318 мм
Размер рабочего стола с удлинителями: 695х380 мм
Масса нетто/брутто: 39/41 кг
Размер упаковки (ДхШхВ): 610х370х470 мм

Для заказа детали определите ее код на схеме сборки.

Паспорт Схема
