Токарный станок по металлу «Корвет 401» предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения. На токарном станке «Корвет» можно выполнять следующие виды токарных работ: цилиндрическое, фасонное и коническое точение, торцевание, нарезание метрической резьбы, сверление, растачивание, снимать фаски, выбирать галтели. Для обработки заготовок большого диаметра возможна установка обратных кулачков в самоцентрирующийся патрон. Для обработки заготовок большой длины возможна установка подвижного и неподвижного люнета. При установке планшайбы можно выполнять токарную операцию со смещением от центра вращения. Широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента.
Особенности:
-На станок установлен коллекторный двигатель.
-Ременная передача делает работу станка малошумной и предохраняет двигатель от перегрузки.
-Магнитный пускатель исключает самопроизвольный пуск после временного отключения электропитания.
-Реверс вращения шпинделя.
-Реверс подачи каретки.
-Плавная регулировка вращения шпинделя в двух диапазонах.
-Комплект сменных шестерен дает возможность нарезать метрическую резьбу практически с любым шагом.
-Станок имеет таблицу для настройки станка при нарезании резьбы.
-Индикатор нарезания резьбы служит для точного попадания резца в ручей предшествующего прохода.
-Для точной подачи суппортов имеются лимбы с делением шкалы 0.025мм.
-Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта.
-Поворотный суппорт для конического точения деталей небольшой длины.
-Для конического точения деталей большой длины задняя бабка имеет боковое смещение, которое выставляется по шкале.
-Станок комплектуется поддоном.
-Для безопасной работы имеется защитный кожух с концевым выключателем.
-Большой выбор оснастки.
Общие характеристики:
Диаметр сквозного отверстия шпинделя: 20 мм
Конус задней бабки: 2 Морзе
Конус шпинделя: 3 Морзе
Максимальная глубина точения за 1 проход: 0.2 мм
Максимальный диаметр обработки над станиной: 180 мм
Максимальный размер державки резца: 10х10 мм
Масса нетто/брутто: 36/40 кг
Номинальная потребляемая мощность двигателя: 400 Вт
Номинальное напряжение питания: 220/50 В/Гц
Передача: ременная
Радиальное биение шпинделя: 0.01 мм
Размер упаковки (ДхШхВ): 750х330х310 мм
Расстояние между центрами: 300 мм
Скорость автоматической подачи: плавн. регулир. мм/об
Тип электродвигателя: коллекторный
Ход поворотного суппорта: 35 мм
Ход поперечного суппорта: 65 мм
Частота вращения шпинделя на холостом ходу: 0-1100, 0-2500 об/мин
Число скоростей: 2, плавная регулировка
Шаг нарезаемой метрической резьбы: 0,5 - 2,5 мм

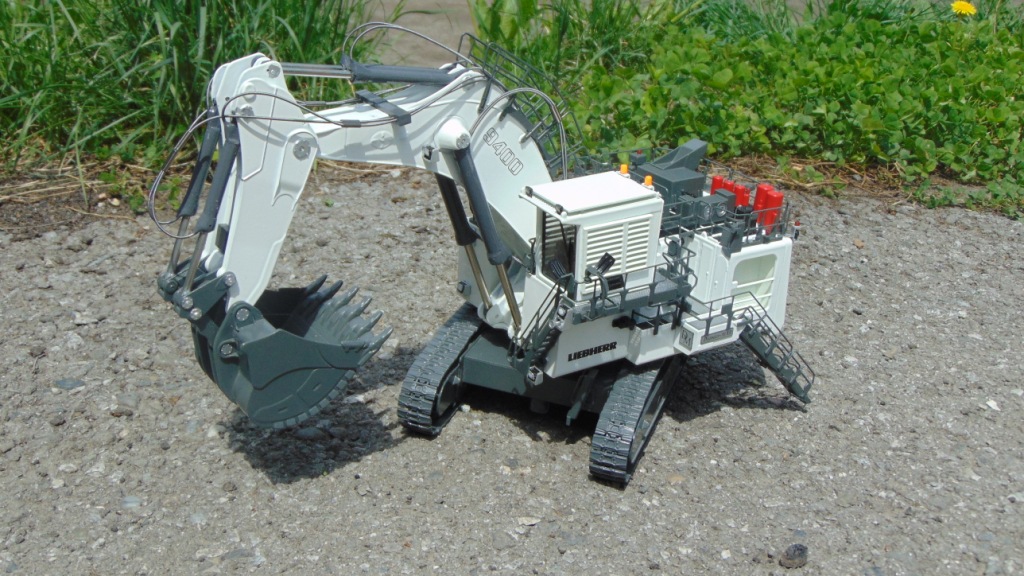

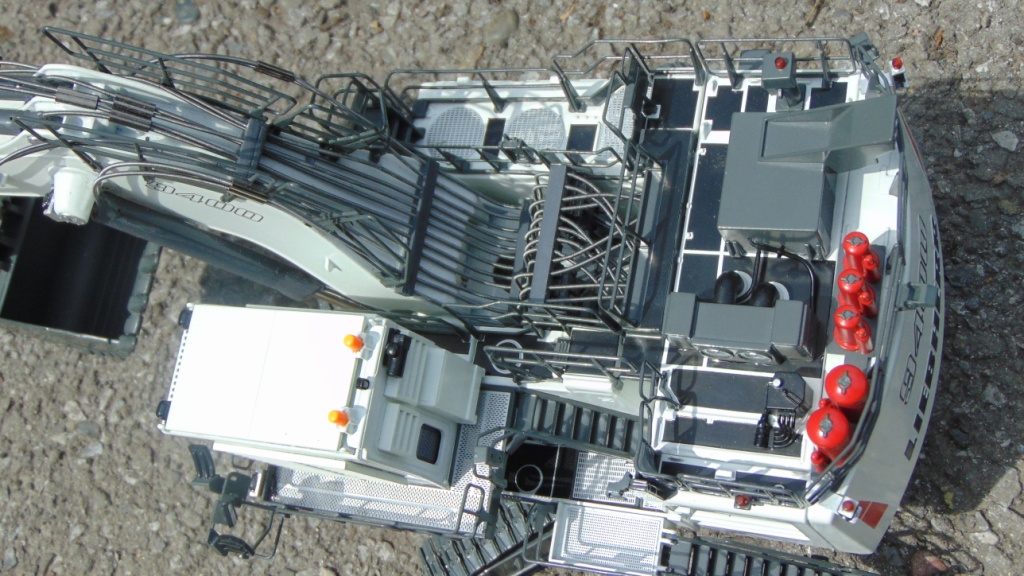

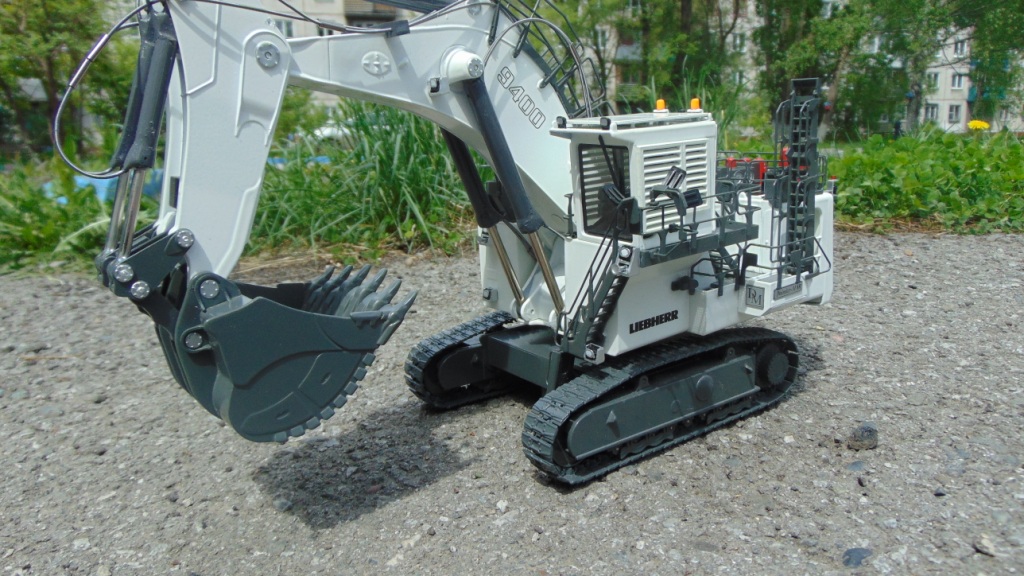

Предлагаю Вашему вниманию проект действующей модели экскаватора LIEBHERR 9400. Видео обзора проекта можно увидеть по ссылке: https://www.youtube.com/watch?v=QCnhIdXrfuI
Автор работы: Daimler-MAR
подробнее...
Вот прошел еще один год в трудовом процессе и настала долгожданная пора делиться своими работами и достижениями... На вооружении в машине имеется выдвижная штанга длиной в стандартный столб для освещения, с двумя регулируемыми прожекторами. Функциональный инвентарь и рабочее снаряжение разложено и установлено в походное положение. Насадки на рукава и лафет, типа бронсбойт, разного рабочего диаметра. Насадки типа Щит с разным углом. Разветвители рукавов. Складная турель ручная. Комплект напорных рукавов, водозаборные рукава, фильтр. Пенная насадка, тренога со шкивом для работы лебедки с обрыва. Колонка с выходом на два рукава. Ведро, лопаты, топоры, лом, багор. сентраки и прочая мелочь.
Автор работы: Эдуард 12
подробнее...
Всегда были интересны модели с применением турбореактивных двигателей. Таковые двигатели применяются и в пожаротушении, например модель с имитацией трд ТРД ВК-1 на базе гусеничного шасси. Применение в тушении, верней перемещение горящего газового факела в сторону от источника-выхода газа. Применяется в паре с водой и растворами, вода или раствор накладывается на струю от ТРД. Работает такая машина от отдельной цистерны или с водоема. Все это реализовано на модели, забор с водоема или цистерны, так же питание напором от другой модели пожарной машины.
Автор работы: Эдуард 12
подробнее...
Представляю вашему вниманию модель трактора МТЗ-80. Модель исполнена в масштабе 1:10. Полностью функциональна на радиоуправлении занимающей 9 каналов. Рабочий передний отвал, подъем - опускание, изменение угла атаки, можно использовать как вилочный погрузчик. Двух скоростная КПП. Рабочая навесная система. Рабочая коммунальная Щетка. А также прочие, например: Ракетная установка на 8 запусков, наведение по горизонту и вертикали, запуск через систему радиоуправления. Защитные щиты по периметру, типа- "Анти-зомби рыцарь"
Автор работы: Эдуард 12
подробнее...
