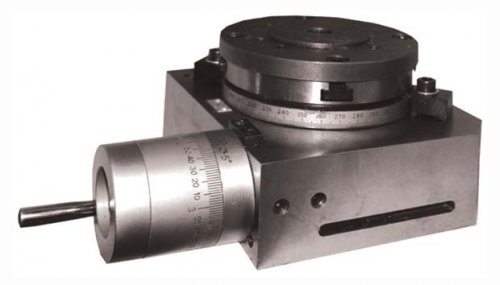

Поворотный стол, приспособление для станков (главным образом фрезерных), позволяющее производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол. Обработку заготовок с помощью поворотного стола можно производить в центрах с использованием упорной бабки и оправки (хомутика) для закрепления обрабатываемых заготовок, в патроне или на планшайбе с использованием прихватов. Поворотный стол предназначен для установки на станки Корвет 412, 413, 414, 415, 416, 417, 418.
|
Наименование параметра |
Значение параметра |
|
Диаметр рабочего стола, мм |
100 |
|
Конус центрального отверстия |
МТ2 |
|
Угол Т-паза |
90° |
|
Высота центра для вертикального монтажа, мм |
68 |
|
Передаточное число червячной передачи |
1:72 |
|
Модуль червячной передачи |
1 |
|
Шкала окружности стола, град |
360° |
|
Цена деления лимба на маховике, мин |
2" |
|
Цена деления нониуса, сек |
10" |
